こんにちは、ゲーミングPC完全ナビ2.0のヨシハルです。
PCケースファンの向きは、見た目だけでは迷いやすいですよね。前面・背面・上面のどこを吸気にするのか、逆向きに付けると冷えなくなるのか、初めて増設するときほど判断しづらいものです。
先に結論をお伝えすると、一般的なタワー型PCでは、前面・底面を吸気、背面・上面を排気にすると、前から後ろ、下から上へ空気を流しやすくなります。ただし、ケース形状や水冷ラジエーターの位置、リバースブレードファンの使用によって例外もあります。
この記事では、PCケースファンの向きを見分ける確実な方法から、設置場所別の基本配置、ホコリを抑える正圧の考え方、台数別のおすすめ構成までわかりやすく解説します。
- 吸気側と排気側を正しく見分けられる
- 前面・背面・上面・底面の基本配置がわかる
- リバースブレードファンによる見分け間違いを防げる
- 冷却・静音・ホコリ対策のバランスを取りやすくなる
迷ったときの基本配置
前面・底面＝吸気／背面・上面＝排気です。最終的には、ファン側面の矢印、型番ごとの説明書、ケースメーカーの推奨配置を優先してください。

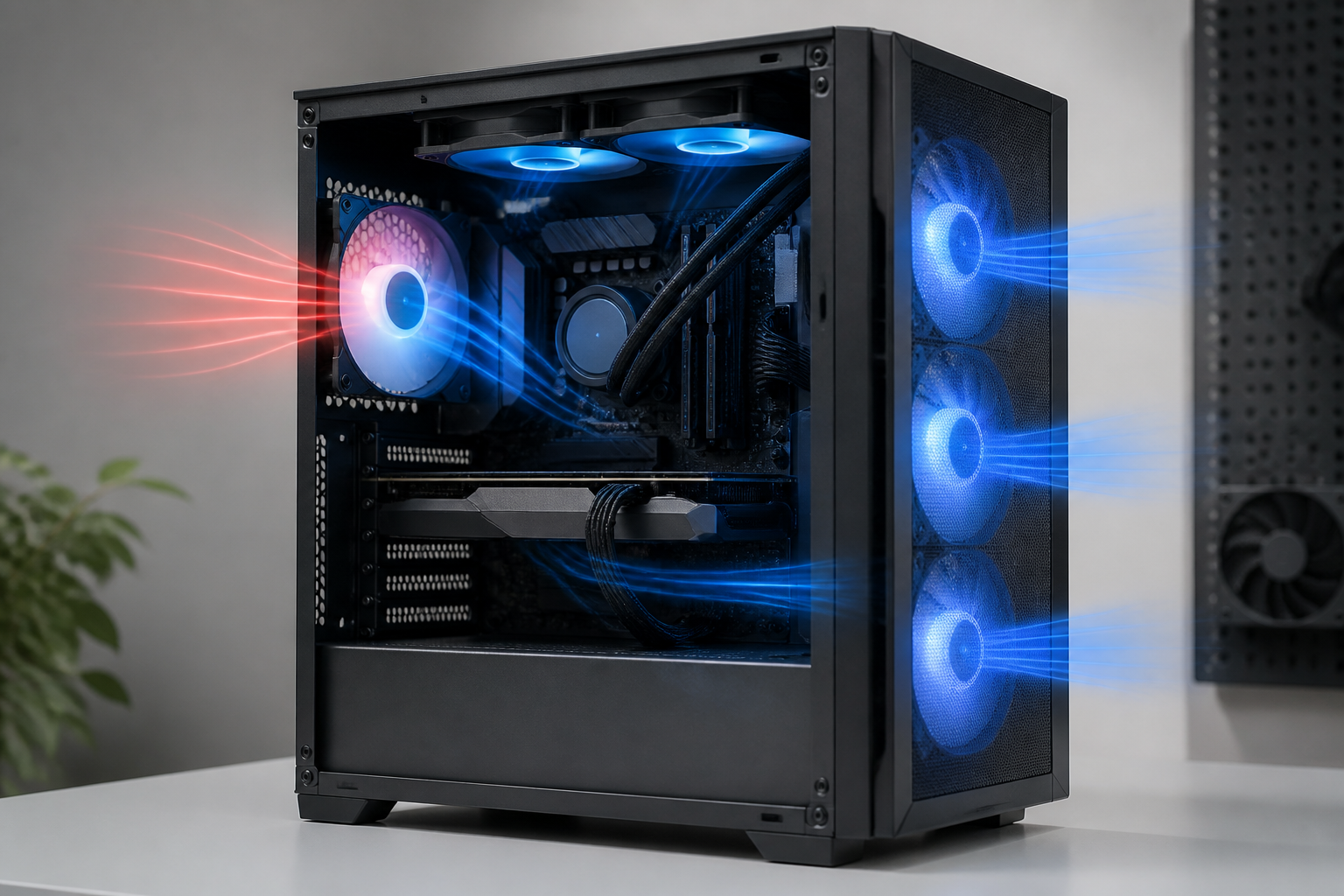

PCケースファンの向きを決める基本ルール
まずは、吸気と排気の意味、ファンの表裏を見分ける順番を押さえましょう。見た目だけで決めず、確実な情報から確認することが大切です。
PCケースファンの向きとは空気が進む方向のこと
PCケースファンの向きとは、ファンが空気をケース内へ取り込む吸気として働くのか、ケース外へ出す排気として働くのかを示します。
CPUやグラフィックボードなどが発した熱を外へ逃がすには、ケース内に空気の通り道を作る必要があります。基本は、外の比較的冷たい空気を取り込み、パーツを通過して温まった空気を外へ出す流れです。この空気の流れを「エアフロー」と呼びます。
吸気と排気を無計画に配置すると、空気同士がぶつかったり、熱い空気が同じ場所を循環したりして、ファンを速く回しても冷却効率が上がらないことがあります。ファン単体ではなく、ケース全体の入口と出口をセットで考えましょう。
基本は前面と底面から吸気する
一般的なタワー型ケースでは、前面と底面を吸気にする構成が基本です。前面にはメッシュやダストフィルターが設けられているケースが多く、CPUクーラーやグラフィックボードへ外気を届けやすいためです。
底面吸気は、グラフィックボード付近へ外気を送りやすい配置です。ただし、床とケースの隙間が狭い場合や、毛足の長いカーペット上へ直置きしている場合は、吸気口がふさがれるおそれがあります。底面ファンを使うなら、吸気口の隙間とフィルターの有無も確認してください。
背面と上面は排気が基本になる
背面と上面は排気にするのが一般的です。背面ファンはCPUクーラーの近くに配置されることが多く、CPU周辺で温まった空気を短い経路で外へ出せます。上面排気を加えると、ケース上部に集まった熱も逃がしやすくなります。
温かい空気には上昇する性質がありますが、PCケース内では自然対流よりもファンによる強制的な空気の流れが大きく影響します。「熱は上へ行くから」だけで決めるのではなく、前面吸気から背面・上面排気へ抜ける連続した流れを作ることが重要です。
吸気側と排気側は4段階で見分ける
ファンの向きは、次の順番で確認すると間違いを減らせます。
- 側面の矢印を確認する：風向きを示す矢印があれば、その方向へ空気が流れます。回転方向の矢印と2種類ある製品もあります。
- 型番と公式説明書を確認する：矢印がない場合や読みにくい場合は、ファンの型番からメーカーの図を確認します。
- フレーム形状を見る：一般的なファンは、羽根を支える支柱がある面が排気側、支柱が目立たない面が吸気側です。
- 安全な距離から風を確認する：最後の手段として、ファンガードの外側から風の出入りを確認します。
メーカーの製品マニュアルでも、取り付け前に風向きを選ぶ手順が示されています（出典：ARCTIC「P8 User Manual」）。製品ごとに構造が異なるため、側面の矢印や公式図が最も確実です。
リバースブレードファンは見た目だけで判断しないでください。一般的なファンとは羽根の形状と風向きの関係が異なり、支柱が見えにくい面をケース内側へ見せたまま吸気できる製品があります。矢印または製品説明書を優先しましょう。
取り付け後は紙を近づけて風向きを確認できる
取り付け後に向きが不安な場合は、ファンガードの外側から細長い紙を数cm離して近づけると、空気の流れを確認できます。紙が吸い寄せられる側は吸気、風で押される側は排気です。
ただし、紙や指を回転中の羽根へ近づけたり、ケース内部へ入れたりしてはいけません。向きを直すときは、必ずPCをシャットダウンし、電源ユニットをオフにして、電源ケーブルを抜いてから作業してください。

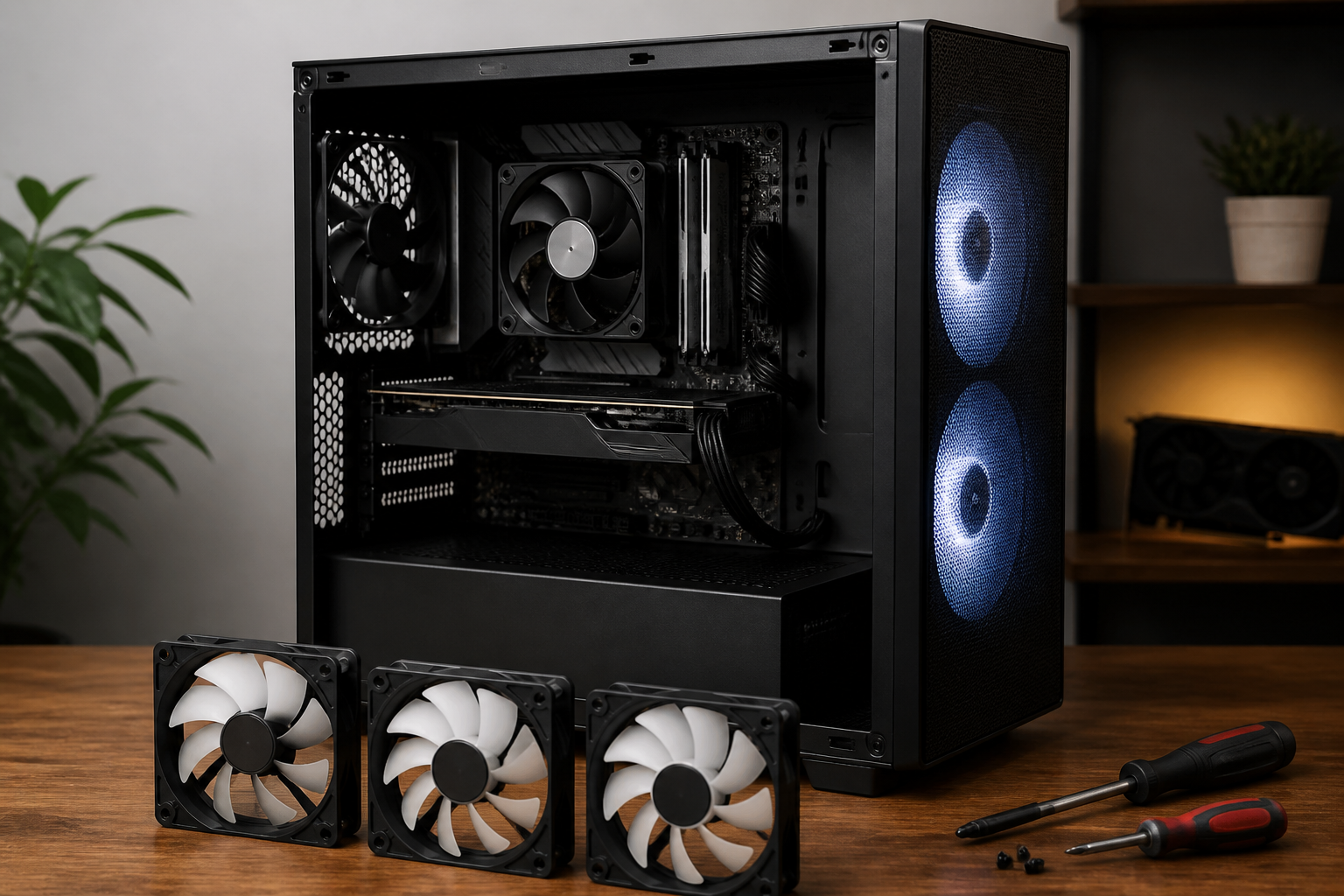

PCケースファンの向きで失敗しない配置と調整
ここからは、前面・背面・上面など、取り付け位置ごとの考え方を解説します。ケースによってファン搭載位置や推奨方向が異なるため、次の配置を基本にしながら、ケースの説明書も確認してください。
前面ファンを逆向きにすると空気の入口が減りやすい
前面吸気を前提に設計されたケースで、前面ファンを排気へ変えると、外気の主な入口が減ってしまいます。背面や上面も排気にしている場合は、ケースの隙間から無計画に空気を吸い込み、CPUやグラフィックボードへ外気が届きにくくなることがあります。
ただし、前面排気が常に間違いというわけではありません。特殊なケースやラジエーター構成では、メーカーが別の方向を推奨する場合もあります。一般的なタワー型ケースなら前面吸気から始め、例外的な構成では説明書を優先しましょう。
設置場所ごとの基本配置を確認する
| 設置場所 | 基本の向き | 主な役割 | 確認したい点 |
|---|---|---|---|
| 前面 | 吸気 | CPU・GPUへ外気を送る | メッシュやフィルターの目詰まり |
| 底面 | 吸気 | GPU付近へ外気を送る | 床との隙間、カーペット、フィルター |
| 背面 | 排気 | CPU周辺の熱を外へ出す | CPUクーラーの風向きとの一致 |
| 上面 | 排気 | 上部に集まる熱を外へ出す | ラジエーター位置と前面吸気への干渉 |
| 側面 | ケースによる | GPUやCPUへ直接送風する | メーカーの推奨方向と他ファンとの干渉 |
ファンが2基しかない場合でも、前面吸気＋背面排気にすれば、入口と出口を作れます。ファンを追加するときは、むやみに増やすのではなく、現在の空気の流れを補う位置へ配置しましょう。
上面ファンは排気から試すのが基本
上面ファンは排気が基本ですが、すべてのPCで唯一の正解になるわけではありません。ケース形状や空冷CPUクーラーの向き、水冷ラジエーターの位置によっては、上面吸気を選ぶ構成もあります。
一方、前面寄りの上面ファンを強く排気すると、前面から入った冷たい空気がCPUクーラーへ届く前に外へ抜ける場合があります。上面ファンを追加するなら、まず背面寄りの位置へ排気として1基取り付け、温度を確認する方法がわかりやすいです。
簡易水冷のラジエーターを取り付ける場合は、CPU温度だけでなく、ケース内やGPUへ与える影響も変わります。ケースと水冷クーラーの公式マニュアルに指定がある場合は、その取り付け方法を優先してください。
◆ヨシハルのワンポイントアドバイス
上面ファンで迷ったら、まずは背面寄りを排気にして試しましょう。変更前後で同じゲームや負荷テストを行うと、温度と騒音の差を比較しやすくなります。
ホコリ対策ではフィルター付き吸気と弱い正圧を意識する
ホコリを抑えたい場合は、吸気量を排気量よりわずかに多くする弱い正圧が候補になります。フィルターを通した空気を多めに取り込み、ケースの隙間から空気が外へ出る状態を作ると、フィルターのない隙間からホコリを吸い込みにくくなります。
CORSAIRも、吸気が排気を上回る正圧構成は、隙間やフィルターのない経路からホコリが入りにくくなると説明しています（出典：CORSAIR「Positive Pressure vs Negative Pressure: Which is Best for a Gaming PC?」）。
ただし、正圧かどうかはファンの台数だけでは決まりません。ファンの大きさ、回転数、風量、フィルターやメッシュの抵抗によって実際の吸排気量は変わります。「吸気2基・排気1基」でも、排気ファンが大型・高回転なら正圧にならない可能性があります。
正圧を狙うなら、吸気側にダストフィルターを付け、吸気ファンの合計風量を少し高めに調整します。ホコリを完全に防げるわけではないため、フィルターとケース内部の定期清掃も必要です。
静音性と冷却はファンカーブで調整する
ファンは、数を増やして常に高速回転させればよいわけではありません。前面吸気と背面排気で空気の通り道を整えたうえで、温度に応じて回転数が変わるファンカーブを調整すると、静音性と冷却を両立しやすくなります。
大切なのは、空気の入口と出口を作り、必要なときだけ十分に回すことです。
BIOS/UEFIでの回転数設定や、3ピン・4ピンファンの違いは、PCファン設定の基本と静音・冷却を両立する方法で詳しく解説しています。ケース自体の通気性や防音性を見直したい方は、静音PCケースの選び方と静音化のコツも参考にしてください。
ファンの台数別におすすめ構成を選ぶ
| ファン数 | 基本構成 | 向いているケース |
|---|---|---|
| 2基 | 前面吸気1基＋背面排気1基 | 発熱が比較的小さい構成 |
| 3基 | 前面吸気2基＋背面排気1基 | 一般的なゲーミングPC |
| 4基 | 前面吸気2基＋背面排気1基＋上面後方排気1基 | GPUの発熱が大きい構成 |
| 5基以上 | 前面・底面吸気と背面・上面排気を構成に合わせて調整 | 大型ケースや高発熱パーツを使う構成 |
これは一般的な目安であり、ファンサイズや回転数、ケースの通気性によって結果は変わります。グラフィックボードを使うゲーミングPCでは、前面や底面からGPUへ外気が届くかを意識しましょう。
変更前後の温度を同じ条件で比較する
ファンの向きや位置を変更したら、見た目だけで判断せず、CPUとGPUの温度を確認してください。次の手順なら変化を比較しやすくなります。
- 変更前に、室温とアイドル時・ゲーム中のCPU/GPU温度を記録する
- ファンの向きや位置を一度に1か所だけ変更する
- 同じゲーム、同じ設定、同じ時間で温度と騒音を確認する
- 温度上昇や異音があれば、いったん元の構成へ戻す
一度に複数のファンを変更すると、どの変更が効いたのかわかりにくくなります。ケースごとの最適解を探すときは、1か所ずつ試すのが近道です。
PCケースファンの向きに関するよくある質問
Q1. PCケースファンの向きはどう見分ければよいですか？
A. 最初に側面の風向き矢印を確認し、なければ型番から公式説明書を調べます。一般的なファンは支柱がある面が排気側ですが、リバースブレードファンは例外があるため、見た目だけで決めないでください。
Q2. 前面ファンは吸気と排気のどちらが基本ですか？
A. 一般的なタワー型ケースでは吸気が基本です。前面から外気を取り込み、CPUやグラフィックボードへ届けます。ただし、特殊なケースやラジエーター構成ではメーカーの推奨方向を優先してください。
Q3. 上面ファンは必ず排気にするべきですか？
A. 排気から試すのが基本ですが、必須ではありません。ケース形状、CPUクーラー、水冷ラジエーターの位置によって適した方向は変わります。まずは上面後方を排気にし、変更前後の温度を同条件で比較しましょう。
Q4. ホコリが入りにくいファン構成はありますか？
A. フィルター付きの吸気を中心にして、吸気量を排気量より少し多くする弱い正圧が候補です。ただし、ファンの台数だけでなく、風量・回転数・フィルターの抵抗も影響します。定期清掃も必要です。
Q5. ファンの向きを変えたあとは何を確認すればよいですか？
A. CPUとGPUの温度、ファンの騒音、異音、動作の安定性を確認します。変更前と同じゲームや負荷条件で比較し、温度が上がった場合は配置や回転数を見直してください。
PCケースファンの向きで迷ったときのまとめ
PCケースファンの向きで迷ったら、一般的なタワー型ケースでは前面・底面を吸気、背面・上面を排気にするのが基本です。ファンが2基なら前面吸気＋背面排気、3基なら前面吸気2基＋背面排気1基から始めると、空気の入口と出口を作りやすくなります。
向きを見分けるときは、側面の矢印、公式説明書、フレーム形状の順で確認してください。支柱がある面を排気側と判断できる製品は多いものの、リバースブレードファンは例外です。
ホコリ対策では、フィルター付き吸気を中心にした弱い正圧が役立ちます。ただし、ファンの台数だけで正圧と決めつけず、風量や回転数、フィルターの抵抗も考慮しましょう。
最後は、ケースや冷却パーツの公式マニュアルを確認し、変更前後のCPU・GPU温度を同じ条件で比較することが大切です。基本配置を出発点に、あなたのPCに合う冷却と静音のバランスを少しずつ調整してみてください。
