こんにちは、ゲーミングPC完全ナビ2.0のヨシハルです。

GS-11PCについて調べていると、「どのような安全センサなのか」「自分の設備に接続できるのか」「生産終了品なのか」と迷いやすいですよね。型式だけでは違いが分かりにくく、PNP出力やOSSD、SIL3といった専門用語も少し難しく感じるかもしれません。

この記事では、KEYENCEのGS-11PCがどのような製品なのかを、初心者にも分かりやすく解説します。基本仕様だけでなく、接続条件、動作距離、カスケード接続、安全規格、購入前の確認ポイントまで見ていきます。

読み終わるころには、GS-11PCが自分の設備に適しているか、メーカーへの確認が必要な項目は何かを判断しやすくなるはずです。

• GS-11PCの基本仕様と特徴
• PNP出力やOSSDの意味
• 購入前に確認したい互換性と配線条件
• 販売状況や中古品を確認するときの注意点

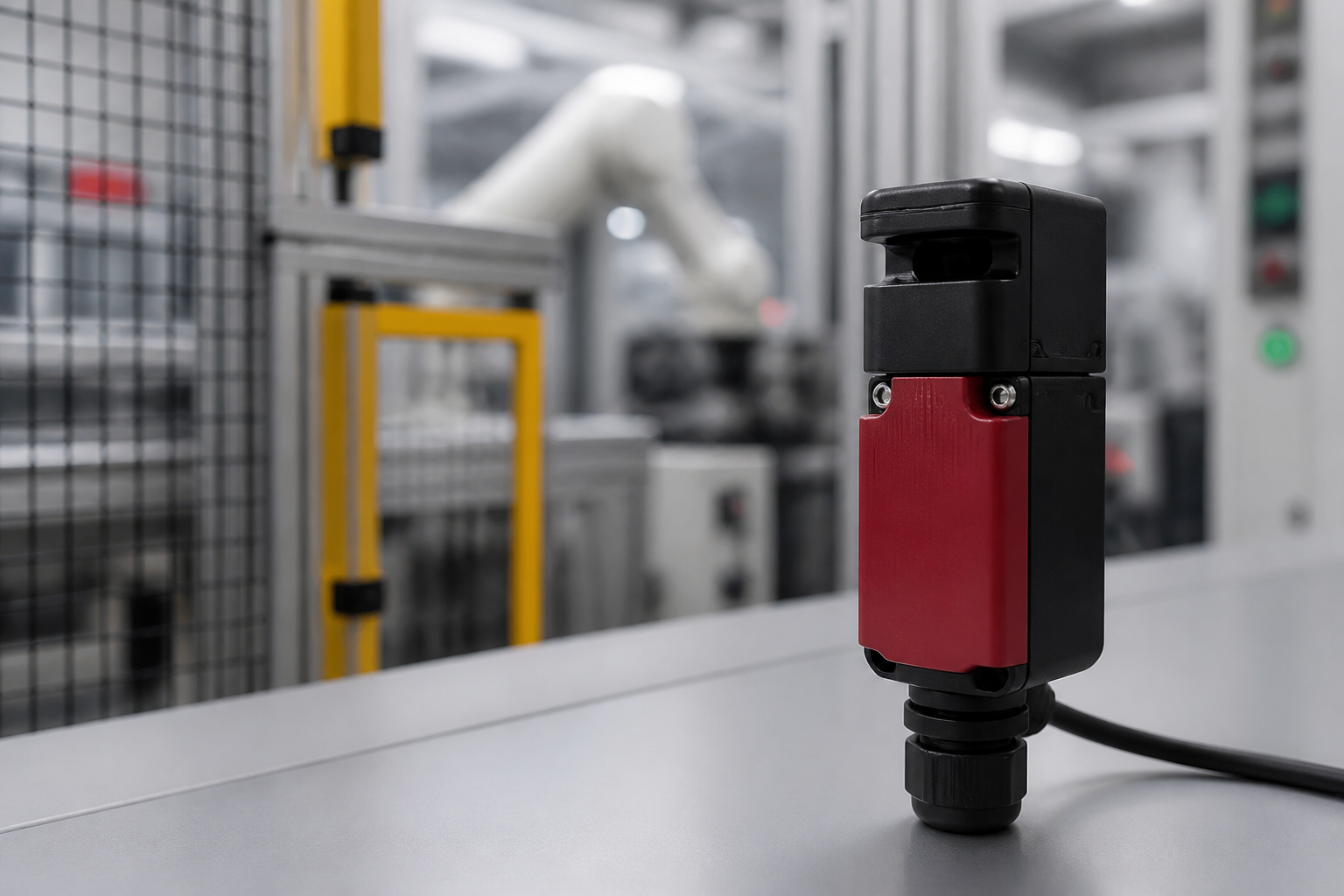

GS-11PCの基本情報と特徴

まずは、GS-11PCがどのような製品なのかを確認しましょう。製品の役割や主な仕様を順番に見ていくと、型式選定のポイントが分かりやすくなります。

GS-11PCは非接触型の安全扉センサです

GS-11PCは、KEYENCEのセーフティドアセンサ「GSシリーズ」に属する非接触型の標準タイプです。安全柵の扉や設備カバーなどが閉じているかを検知し、安全制御に必要な信号を出力します。

非接触型では、センサ本体とアクチュエータを機械的に差し込まず、両者の位置関係によって扉の状態を検知します。接触部分がないため、摩耗粉や発じんを抑えやすく、清浄性が求められる設備にも向いています。

ただし、GS-11PCは扉の開閉状態を検知するタイプであり、扉そのものをロックする製品ではありません。電源を切っても回転体などが惰性で動き続ける設備では、ロック機能付きセンサや別の安全対策が必要になる場合があります。

GS-11PCの主な仕様

GS-11PCの選定で特に重要になる仕様を、表にまとめました。

GS-11PCは、PNP出力、M12コネクタ、高い保護等級を備えている点が特徴です。一方で、既存設備と接続する場合は、出力方式やコネクタのピン配置まで確認する必要があります。

仕様の数値や適用条件は、採用前に必ず最新のデータシートと取扱説明書で確認してください。

（出典：KEYENCE「GS-11PC 製品情報・仕様」）

PNP出力とOSSDの意味

PNP出力は、接続する安全コントローラや安全入力ユニットとの適合を判断するための重要な仕様です。接続先がPNP出力機器を受けられる構成になっているかを確認しましょう。

既存設備がNPN出力を前提としている場合、GS-11PCへ単純に置き換えられるとは限りません。コモンの構成、入力電圧、負荷電流、配線方法なども含めて照合する必要があります。

OSSDは、安全機器で使われる制御出力です。GS-11PCにはトランジスタ出力が2系統あり、安全コントローラなどが両方の信号を監視することで、断線や短絡などの異常を検出しやすい構成になっています。

ただし、OSSDを一般的なセンサ出力と同じ感覚で扱うのは避けましょう。安全入力との組み合わせ、テストパルスへの対応、配線条件などを確認し、取扱説明書に従って接続する必要があります。

動作距離と取り付け位置の考え方

GS-11PCの正面方向の動作距離は、Saoが10mm、Sarが18mmです。側面方向では、Saoが6mm、Sarが14mmとなっています。

Saoは、所定の条件でセンサが検出状態になることを保証する距離の目安です。Sarは、センサが非検出状態になることを保証する距離の目安になります。

SaoとSarの間は、取り付け状態や個体差などによって検出状態が変わる可能性がある領域です。そのため、カタログ上の最大距離だけを見て取り付けるのではなく、扉のガタや振動、経年変化を考慮して余裕を持たせることが大切です。

特に、開閉頻度が高い扉や大型の扉では、ヒンジの摩耗によって位置が少しずつ変わることがあります。設計段階で位置調整や保守点検を行いやすい構造にしておくと安心です。

SIL3やIP69Kが意味すること

GS-11PCは、IEC 61508のSIL3、IEC 62061のSIL CL3、ISO 13849-1のPLe・Category 4などに対応しています。高い安全性能が求められる設備で検討できる仕様ですが、これはセンサ単体の適合情報です。

実際の設備がSIL3やPLeを満たすかどうかは、センサだけでなく、安全コントローラ、出力機器、配線、診断機能、停止装置などを含む安全関連制御システム全体で判断します。

厚生労働省の指針でも、機械の危険源を特定してリスクを見積もり、現場の状況に応じたリスク低減策を講じることが示されています。

（出典：厚生労働省「機械の包括的な安全基準」）

また、GS-11PCの保護構造はIP65/67、IP69Kです。粉じんや水の飛散、洗浄が想定される環境でも候補にしやすい仕様と言えます。

ただし、IP69Kだからといって、あらゆる薬品、蒸気、温度、洗浄条件に耐えられるわけではありません。使用する洗浄剤や周囲温度、コネクタ接続部の防水処理についても個別に確認しましょう。

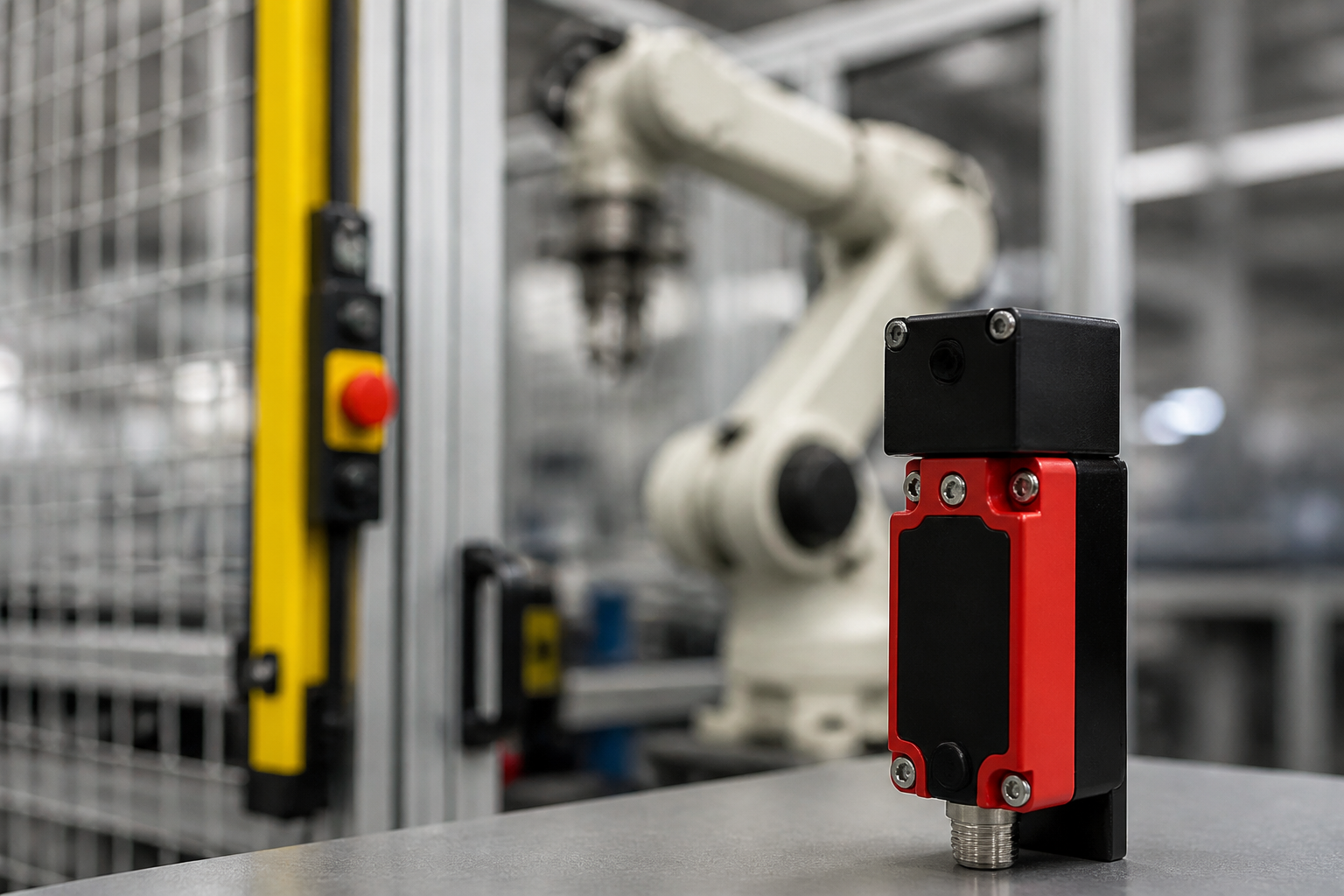

GS-11PCを選ぶ前に確認するポイント

ここからは、GS-11PCを購入する前に確認したい実務的なポイントを解説します。型式が似ていても、出力方式やケーブル仕様が違えば、そのまま交換できない場合があります。

GS-11PCの販売状況は公式窓口で確認する

KEYENCEの日本向け公式サイトでは、GS-11PCの型式ページが公開されており、価格や見積もりを問い合わせるための案内も表示されています。

商品一覧にある「生産終了品・表示／非表示」という表記は、生産終了品を一覧へ含めるかどうかを選ぶための絞り込み項目です。この表示だけを根拠に、GS-11PCやGSシリーズ全体が生産終了したと判断することはできません。

ただし、公式ページが公開されていても、在庫、納期、販売地域、仕様変更などの状況は変わる可能性があります。購入予定がある場合は、KEYENCEの価格・見積窓口に型式を伝え、最新の販売状況を確認するのが確実です。

購入前に確認したい5つのポイント

GS-11PCを選ぶ前に、最低限確認しておきたい項目は次の5つです。

• 接続先がPNP出力機器に対応しているか
• M12コネクタ8芯の配線とピン配置が合っているか
• センサとアクチュエータの取り付け方向や距離が適切か
• 扉をロックする機能が必要ないか
• 設備全体で必要な安全性能と環境条件を満たせるか

特に見落としやすいのが、M12コネクタの仕様です。同じM12という名称でも、ピン数、配線、ケーブルの長さ、コネクタの向きなどが異なる場合があります。

GS-11PC本体だけで設備へ接続できるとは限りません。対応ケーブル、アクチュエータ、コネクタなどの必要部品と、それぞれが製品に含まれるかどうかも確認しておきましょう。

保守交換の場合は、現品ラベルだけでなく、電気図面、接続先の型式、ピン配置まで照合することが重要です。外観が似た別型式でも、PNPとNPN、標準タイプと多機能タイプなどが異なれば、単純に置き換えられません。

複数の安全扉を監視しやすい理由

GS-11PCは、標準のカスケード接続で最大30台まで対応しています。複数の安全扉をまとめて監視したい設備では、配線や安全入力点数を抑えやすい点がメリットです。

ただし、Y字コネクタを使用する構成では最大4台となります。すべての接続方法で30台つなげられるわけではないため、使用するケーブルやコネクタを含めて構成を確認してください。

接続台数が増えると、応答時間も長くなります。公式仕様では、検出から非検出への応答時間は次のとおりです。

20ms＋2ms×（カスケード接続総台数－1）

非検出から検出への応答時間は、次の計算式です。

30ms＋25ms×（カスケード接続総台数－1）

安全距離を検討するときは、GS-11PCの応答時間だけでなく、安全コントローラの処理時間、出力機器の動作時間、機械が完全に停止するまでの時間も考慮する必要があります。

中古品や長期在庫品を選ぶときの注意点

正規販売ルート以外では、中古品、未使用保管品、長期在庫品などが販売されている場合があります。しかし、GS-11PCは安全機器なので、価格だけで判断するのはおすすめできません。

購入前には、次の項目を確認しましょう。

• 未使用品か中古品か
• センサ本体とアクチュエータがそろっているか
• 対応ケーブルやコネクタが付属しているか
• 製造時期と保管環境を確認できるか
• 動作保証や返品保証があるか
• 外観の変形、腐食、ケーブル損傷がないか

外観がきれいでも、過去の衝撃、浸水、誤配線などの履歴までは分からないことがあります。人の安全に関わる重要設備では、メーカーや正規販売ルートからの購入を優先するほうが安心です。

GS-11PCが向いている設備と向かない設備

GS-11PCが向いているのは、次のような設備です。

• PNP出力の非接触型安全扉センサが必要な設備
• M12コネクタを使って配線したい設備
• 粉じんや水の飛散が想定される設備
• 複数の安全扉をカスケード接続したい設備
• 摩耗粉や発じんを抑えたい設備

一方、扉を閉じた状態で機械的にロックする必要がある設備には、GS-11PCだけでは対応できません。回転体などが停止信号を出したあとも動き続ける設備では、ロック機能付きセンサを含めた安全対策を検討する必要があります。

また、NPN出力を前提とした既存設備や、M12コネクタを使用できない設備では、別型式のほうが適している可能性があります。

GS-11PCに関するよくある質問

Q1. GS-11PCはどのような製品ですか？

A. KEYENCEのGSシリーズに属する非接触型のセーフティドアセンサです。安全扉の開閉状態を監視するために使用し、PNP出力、OSSDトランジスタ出力×2、M12コネクタ仕様を備えています。

Q2. GS-11PCは生産終了品ですか？

A. KEYENCEの型式ページには、GS-11PCの製品情報と価格・見積の案内が掲載されています。今回確認した範囲では、生産終了を示す明確な公式情報は確認できませんでした。販売状況は変わる可能性があるため、購入時にメーカーへ確認してください。

Q3. GS-11PCの出力方式で注意することはありますか？

A. GS-11PCはPNP出力です。接続先の安全コントローラや入力ユニットがPNP出力機器に対応しているか、コモンやピン配置を含めて確認してください。

Q4. GS-11PCは水や粉じんの多い場所でも使えますか？

A. 公式仕様ではIP65/67、IP69Kに対応しています。ただし、すべての薬品や洗浄条件に対応できるわけではありません。洗浄剤、温度、コネクタ接続部の処理なども確認してください。

Q5. GS-11PCは扉をロックできますか？

A. GS-11PCは扉の開閉状態を検知する非接触タイプであり、扉を機械的にロックする製品ではありません。危険源がすぐに停止しない設備では、ロック機能付きセンサなどを検討してください。

Q6. GS-11PCは新規設備にも使用できますか？

A. 必要な安全性能、出力方式、配線条件、使用環境に適合すれば候補になります。ただし、設備全体のリスクアセスメントを行い、販売状況や必要な周辺部品もメーカーへ確認したうえで採用してください。

GS-11PCの仕様と選び方のまとめ

GS-11PCは、KEYENCEの非接触型セーフティドアセンサです。PNP出力、OSSDトランジスタ出力×2、M12コネクタ、SIL3、PLe・Category 4、IP69Kなどの仕様を備えています。

標準構成では最大30台のカスケード接続に対応していますが、Y字コネクタを使用する場合は最大4台です。接続台数が増えると応答時間も変わるため、安全距離や停止時間を検討するときは注意しましょう。

購入前には、次の点を確認することが大切です。

• PNP出力と接続先の入力仕様
• M12コネクタのピン配置と必要なケーブル
• アクチュエータの取り付け方向と動作距離
• 扉をロックする機能が必要かどうか
• 設備全体で必要な安全性能
• メーカーでの最新の販売状況

なお、公式商品一覧にある「生産終了品・表示／非表示」という表記だけでは、GS-11PCが生産終了したとは判断できません。型式ページには価格・見積の案内があるため、購入や新規採用を検討している場合は、メーカーへ直接問い合わせるのが確実です。

GS-11PCは仕様だけを見るのではなく、接続先、取り付け方法、危険源の停止時間、必要な安全性能まで含めて選びましょう。判断に迷う場合は、メーカーの技術窓口や機械安全の専門家へ相談してください。
